本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
特 點
本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

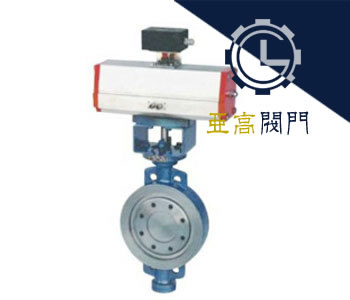

D673H對夾氣動蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
型號 | D673H | ||
材質 | 鑄鐵、鑄鋼、不銹鋼 | 連接形式 | 對夾 |
結構形式 | 偏置板式 | 適用介質 | 液體、氣體 |
壓力環境 | 常壓 | 工作溫度 | 常溫 |
標準 | 國標 | 流動方向 | 單向 |
驅動方式 | 氣動 | ||
公稱通徑DN（mm） | 40-2000 | |||
公稱壓力PN（MPa) | 1.0 | 0,25-4,0 | ||
公稱壓力PS（MPa) | 強度試驗 | 1.5 | 2.4 | |
密封試驗 | 1.1 | 1.76 | ||
材料\材料代號 | C | P | R | |
主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
蝶板 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
密封圈 | 四氟 不銹鋼 | |||
填料 | 四氟 柔性石墨 | |||
適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 |
適用溫度 | -40℃～200℃（超該溫度范圍；訂貨時請注明） | |||
執行器 | 型號 | GT系列、SW系列、BAW系列 | ||
氣源壓力 | 0.4-0.7Mpa | |||
