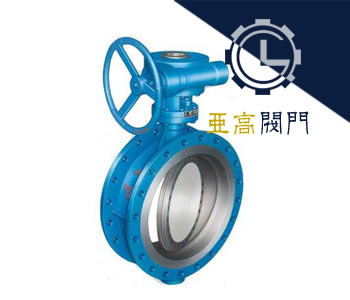

本蝶閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用
用途
本蝶閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。
采用標準
法蘭連接尺寸GB9115.8-88;GB9115.9-88
GB9113.3-88;GB4216.4-84
結構長度GB12221-89
壓力試驗GB/T13927-92;ZBJ16006-90
公稱通徑DN(mm) | 50~2000 | ||
公稱壓力PN(Mpa) | 1.0 | 1.6 | |
試驗壓力PS(Mpa) | 強度試驗 | 1.5 | 2.4 |
密封試驗 | 1.1 | 1.76 | |
適用介質 | 水、蒸汽、油品、海水、酸類 | ||
適用溫度 | -40℃~570℃ | ||
主要零部件材料
名稱 | 材料 |
閥體 | HT250、WCB、ZG1Cr18Ni9Ti、12CrMOV、ZG1Cr18Ni12Mo2Ti |
閥板 | QT500-7、WCB、ZG1Cr18Ni9Ti、12CrMoV、ZG1Cr18Ni12Mo2Ti |
閥桿 | 2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti |
密封圈 | 1Cr18Ni9Ti、304、316、NBR、PTFE、 聚內脂UR |
填料 | 柔性石墨、PTFE |
DHT343—16C（P?R?V?Z）連接尺寸
通徑(DN) | L | D1 | D | Z-Φd | H | H0 | A | A1 | B | B1 | D0 | Wt/kg |
50 | 108 | 125 | 165 | 4-18 | 125 | 435 | 128 | 53 | 130 | 53 | 160 | 30 |
65 | 112 | 145 | 180 | 4-18 | 130 | 439 | 128 | 53 | 130 | 53 | 160 | 37 |
80 | 114 | 160 | 200 | 8-18 | 140 | 475 | 128 | 53 | 130 | 53 | 160 | 45 |
100 | 127 | 180 | 220 | 8-18 | 155 | 495 | 128 | 53 | 130 | 53 | 160 | 75 |
125 | 140 | 210 | 250 | 8-18 | 180 | 535 | 128 | 53 | 130 | 53 | 160 | 105 |
150 | 140 | 240 | 285 | 8-22 | 195 | 645 | 178 | 84 | 195 | 84 | 230 | 115 |
200 | 152 | 295 | 340 | 12-22 | 220 | 703 | 178 | 84 | 195 | 84 | 230 | 160 |
250 | 165 | 355 | 405 | 12-26 | 240 | 765 | 178 | 84 | 195 | 84 | 230 | 220 |
300 | 178 | 410 | 460 | 12-26 | 285 | 948 | 209 | 110 | 258 | 110 | 300 | 260 |
350 | 190 | 470 | 520 | 16-26 | 315 | 1005 | 209 | 110 | 258 | 110 | 300 | 340 |
400 | 216 | 525 | 580 | 16-30 | 355 | 1078 | 269 | 150 | 319 | 150 | 350 | 410 |
450 | 222 | 585 | 640 | 20-30 | 385 | 1175 | 269 | 150 | 319 | 150 | 350 | 490 |
500 | 229 | 650 | 715 | 20-33 | 430 | 1240 | 269 | 150 | 319 | 150 | 350 | 600 |
600 | 267 | 770 | 840 | 20-36 | 505 | 1375 | 269 | 150 | 319 | 150 | 350 | 780 |
700 | 292 | 840 | 910 | 24-36 | 525 | 1536 | 340 | 201 | 425 | 201 | 450 | 960 |
800 | 318 | 950 | 1025 | 24-39 | 585 | 1656 | 340 | 201 | 425 | 201 | 450 | 1150 |
900 | 330 | 1050 | 1125 | 28-39 | 635 | 1761 | 421 | 238 | 355 | 238 | 450 | 1500 |
1000 | 410 | 1170 | 1255 | 28-42 | 705 | 2110 | 421 | 238 | 355 | 238 | 500 | 1800 |
1200 | 470 | 1390 | 1485 | 32-48 | 835 | 2910 | 421 | 238 | 355 | 238 | 500 | 2300 |
