您所在的位置：首頁 > 產品中心 > 鍛鋼閥門 > 鍛鋼截止閥
鍛鋼截止閥
鍛鋼截止閥
鍛鋼截止閥
日期：2016-7-5 10:24:40　人氣：574
產品簡介

鍛鋼截止閥是一種常用的截?cái)嚅y，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，本閥適用于小口徑的管道，密封面不易磨損、擦傷，密封性能好，啟閉時閥瓣行程小，啟閉時間較短，閥門高度較小。

產品介紹


【產品用途】

鍛鋼截止閥是一種常用的截?cái)嚅y，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，本閥適用于小口徑的管道，密封面不易磨損、擦傷，密封性能好，啟閉時閥瓣行程小，啟閉時間較短，閥門高度較小。



【執行標準】

設計制造：GB12224 GB/T12228 BG/T12235

結構長度：JB/T96-95

法蘭尺寸：JB/T82.1~82.4-94

檢驗和試驗：GB/T13927



【性能參數】

試驗項目（PN）

1.6

2.4

4.0

6.4

10.0

16.0

強度試驗

2.4

3.8

6.0

9.6

15.0

24.0

密封試驗

1.76

2.75

4.4

7.04

11.0

17.6

氣密封試驗

0.6

適用溫度

≤425℃

適用介質

水、油品、蒸氣

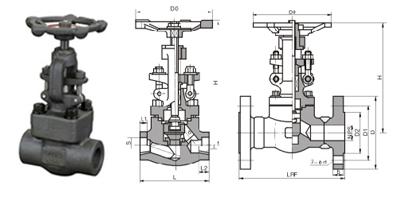

主要外形和連接尺寸

公稱通徑 主要外形尺寸和連接尺寸
L d S L1 T L2 H D0
J41H-16   CJ41H-25   J41H-40   J11H-16   CJ11H-25   J11H-40   J61H-16C   J61H-25   J61H-40
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1? 21 216 166
40 170 36 49 15 1? 21 247 188
50 200 46 61 16 2 25 290 220
J41H-64   J11H-64   J61H-64
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1? 21 216 166
40 170 36 49 15 1? 21 258 188
50 210 46 61 16 2 25 405 220
公稱通徑 主要外形尺寸和連接尺寸
L d S L1 T L2 H D0
J41H-100   J11H-100   J61H-100
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1? 21 216 166
40 170 26 49 15 1? 21 258 188
50 210 46 61 16 2 25 405 220
J41H-160   J11H-160  J61H-160
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1? 21 216 188
40 170 36 49 15 1? 21 258 220
50 210 46 61 16 2 25 405 220
