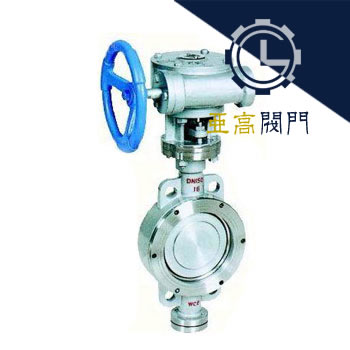

本公司引進能夠國外先進技術的基礎上，D973H型電動對夾式硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均由雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
D973H型電動對夾式硬密封蝶閥特點
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
D973H型電動對夾式硬密封蝶閥主要技術參數
公稱通經DN（mm） | 50～2000 | |||
公稱藥理PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 |
密封試驗（MPa） | 0.66 | 1.1 | 1.76 | 2.75 |
強度試驗（MPa） | 0.9 | 1.5 | 2.4 | 3.75 |
適用溫度 | 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ | |||
適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | |||
泄漏率 | 符合GB/T13927-92標準 | |||
驅動方式 | 蝸輪傳動、電動、氣動、液動 | |||
D973H型電動對夾式硬密封蝶閥主要零部件材料
零件名稱 | 材料 |
閥體 | WCB、合金鋼、不銹鋼、QT450-10 |
蝶板 | WCB、合金鋼、不銹鋼、QT450-10 |
閥軸 | 2Cr13不銹鋼、合金鋼 |
密封圈 | 不銹鋼圈 |
填料 | 柔性石墨 |
D973H型電動對夾式硬密封蝶閥采用標準
制造標準 | JB/T 8527-97 |
法蘭標準 | GB9113-2000 |
結構長度標準 | GB12221-89 |
檢驗標準 | GB/T 13927-92 |
D973H-10/16/25/電動對夾式硬密封蝶閥主要外形連接尺寸（單位:mm）
公稱通經（DN） | 主要尺寸 | 法蘭尺寸和螺栓規格 | |||||||
1.0MPa | 1.6MPa | 2.5MPa | |||||||
L 短/長 | H | H1 | D1 | 4-Ф－M | D1 | 4-Ф－M | D1 | 4-Ф－M | |
50 | 43 | 530 | 112 | 125 | Ф18 | 125 | Ф18 | 125 | Ф18 |
65 | 46 | 530 | 115 | 145 | Ф18 | 145 | Ф18 | 145 | Ф18 |
80 | 49/64 | 565 | 120 | 160 | Ф18 | 160 | Ф18 | 160 | Ф18 |
100 | 56/64 | 600 | 138 | 180 | Ф18 | 180 | Ф18 | 190 | Ф23 |
125 | 64/70 | 640 | 164 | 210 | Ф18 | 210 | Ф18 | 220 | Ф27 |
150 | 70/76 | 705 | 175 | 240 | Ф23 | 240 | Ф23 | 250 | Ф27 |
200 | 71/89 | 775 | 208 | 295 | M20 | 295 | M20 | 310 | M24 |
250 | 76/114 | 945 | 243 | 350 | M20 | 355 | M24 | 370 | M27 |
300 | 83/114 | 1070 | 283 | 400 | M20 | 410 | M24 | 430 | M27 |
350 | 92/127 | 1140 | 310 | 460 | M20 | 470 | M24 | 490 | M30 |
400 | 102/140 | 1210 | 340 | 515 | M24 | 525 | M27 | 550 | M33 |
450 | 114/152 | 1335 | 380 | 565 | M24 | 585 | M27 | 600 | M33 |
500 | 127/152 | 1415 | 410 | 620 | M24 | 650 | M30 | 660 | M33 |
600 | 154/178 | 1605 | 470 | 725 | M27 | 770 | M33 | 770 | M36 |
700 | 165/229 | 1844 | 550 | 840 | M27 | 840 | M33 | 875 | M39 |
800 | 190/241 | 2040 | 640 | 950 | M30 | 950 | M36 | 990 | M45 |
900 | 203/241 | 2255 | 710 | 1050 | M30 | 1050 | M36 | 1090 | M45 |
1000 | 216/300 | 2380 | 770 | 1160 | M33 | 1170 | M39 | 1210 | M52 |
1200 | 254/360 | 2640 | 890 | 1380 | M36 | 1390 | M45 | 1420 | M52 |
