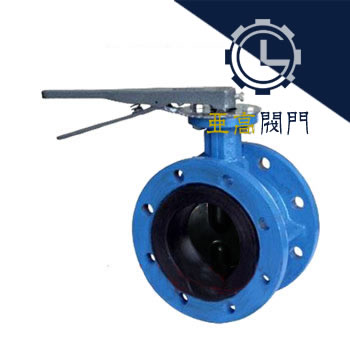

D41J法蘭式襯膠蝶閥根據大型管網要求設計的渦輪法蘭蝶閥，閥體強度高、安全系數大，抗拉抗撕裂，結構簡單可靠。適用于公稱壓力≤1.6MPa的食品，醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
D41J法蘭式襯膠蝶閥主要零件材料
零件名稱 | 材料 |
閥體 | 鑄鐵 球墨鑄鐵 鑄鋼 |
蝶板 | 鑄鐵 球墨鑄鐵 尼龍涂層板 襯膠板 CF8 CF8M 2507 1.4529 |
密封圈 | 丁晴橡膠(NBR) 三元乙丙橡膠（EPDM） 聚四氟乙烯（PTFE） |
閥桿 | 45# 1Cr13 |
填料 | O型圈 柔性石墨 |
D41J法蘭式襯膠蝶閥密封材料選用和適用溫度
材料品種 | 氯丁橡膠 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟乙烯 |
英語簡稱 | CR | NBR | EPDM | PTFE |
型號代號 | X或J | XA或JA | XB或JB | F或XC、JC |
耐最高溫度 | 82℃ | 93℃ | 150℃ | 232℃ |
耐最低溫度 | -40℃ | -40℃ | -40℃ | -268℃ |
適用工作溫度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ |
材料品種 | 硅橡膠 | 氟橡膠 | 天然橡膠 | 尼龍 |
英語簡稱 | SI | VITON | NR | PA |
型號代號 | XD或JD | XE或JE | X1 | N |
耐最高溫度 | 250℃ | 204℃ | 85℃ | 93℃ |
耐最低溫度 | -70℃ | -23℃ | -20℃ | -73℃ |
適用工作溫度 | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~93℃ |
D41J法蘭式襯膠蝶閥主要外形尺寸1.6MPa
DN | L | H | H0 | A | B | D | D1 | D2 | n-d |
50 | 108 | 63 | 306 | 180 | 200 | 165 | 125 | 99 | 4-18 |
65 | 112 | 70 | 321 | 180 | 200 | 185 | 145 | 118 | 4-18 |
80 | 114 | 83 | 346 | 180 | 200 | 200 | 160 | 132 | 8-18 |
100 | 127 | 105 | 387 | 180 | 200 | 220 | 180 | 156 | 8-18 |
125 | 140 | 115 | 411 | 180 | 200 | 250 | 210 | 184 | 8-18 |
150 | 140 | 137 | 447 | 270 | 280 | 285 | 240 | 211 | 8-22 |
200 | 152 | 164 | 572 | 270 | 280 | 340 | 295 | 266 | 12-22 |
250 | 165 | 206 | 646 | 270 | 280 | 405 | 355 | 319 | 12-26 |
300 | 178 | 230 | 738 | 380 | 420 | 460 | 410 | 370 | 12-26 |
350 | 190 | 248 | 761 | 380 | 420 | 520 | 470 | 429 | 16-26 |
400 | 216 | 289 | 877 | 450 | 470 | 580 | 525 | 480 | 16-30 |
450 | 222 | 320 | 938 | 480 | 490 | 640 | 585 | 548 | 20-30 |
500 | 229 | 343 | 993 | 480 | 490 | 715 | 650 | 609 | 20-33 |
600 | 267 | 413 | 1131 | 480 | 490 | 840 | 770 | 720 | 20-36 |
700 | 292 | 478 | 1476 | 640 | 660 | 910 | 840 | 794 | 24-36 |
800 | 318 | 525 | 1533 | 640 | 660 | 1025 | 950 | 901 | 24-39 |
900 | 330 | 585 | 1655 | 750 | 860 | 1125 | 1050 | 1001 | 28-39 |
1000 | 410 | 640 | 1765 | 850 | 900 | 1255 | 1170 | 1112 | 28-42 |
D41J法蘭式襯膠蝶閥主要外形尺寸1.0MPa
DN | L | H | H0 | A | B | D | D1 | D2 | n-d |
50 | 108 | 63 | 306 | 180 | 200 | 165 | 125 | 99 | 4-18 |
65 | 112 | 70 | 321 | 180 | 200 | 185 | 145 | 118 | 4-18 |
80 | 114 | 83 | 346 | 180 | 200 | 200 | 160 | 132 | 8-18 |
100 | 127 | 105 | 387 | 180 | 200 | 220 | 180 | 156 | 8-18 |
125 | 140 | 115 | 411 | 180 | 200 | 250 | 210 | 184 | 8-18 |
150 | 140 | 137 | 447 | 270 | 280 | 285 | 240 | 211 | 8-22 |
200 | 152 | 164 | 572 | 270 | 280 | 340 | 295 | 266 | 8-22 |
250 | 250 | 206 | 646 | 270 | 280 | 395 | 350 | 319 | 12-22 |
300 | 270 | 230 | 738 | 380 | 420 | 445 | 400 | 370 | 12-22 |
350 | 290 | 248 | 761 | 380 | 420 | 505 | 460 | 429 | 16-22 |
400 | 310 | 289 | 877 | 450 | 470 | 565 | 515 | 480 | 16-26 |
450 | 330 | 320 | 938 | 480 | 490 | 615 | 565 | 530 | 20-26 |
500 | 350 | 343 | 993 | 480 | 490 | 670 | 620 | 582 | 20-26 |
600 | 390 | 413 | 1131 | 480 | 490 | 780 | 725 | 682 | 20-30 |
700 | 430 | 478 | 1476 | 640 | 660 | 895 | 840 | 794 | 24-30 |
800 | 470 | 525 | 1533 | 640 | 660 | 1015 | 950 | 901 | 24-33 |
900 | 510 | 585 | 1655 | 750 | 860 | 1115 | 1050 | 1001 | 28-33 |
1000 | 550 | 640 | 1765 | 850 | 900 | 1230 | 1160 | 1112 | 28-36 |
D41J法蘭式襯膠蝶閥產品特點
1.法蘭式蝶閥結構簡單，力矩小，操作方便、迅速；
2.具有良好的流量調節功能和密封性能，氣壓測試泄露為零
3.合成橡膠閥座具有耐腐蝕、耐沖蝕、尺寸穩定、回彈性好
4.可裝配電動執行器、氣動執行器，實現遠程大規模集中控制
