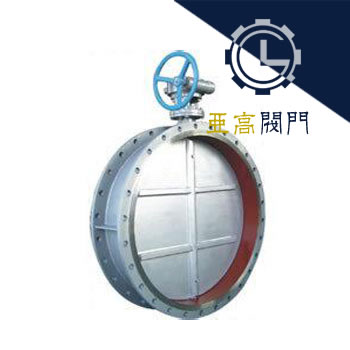

D341蝸輪法蘭式通風蝶閥 用途及特點
通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa。一般適用于工業(yè)、冶金、環(huán)保等管道作通風調節(jié)介質流量之用。其主要特點為：
1、設計新穎，合理，結構獨特，重量輕，啟閉迅速。
2、操力鉅小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
D341蝸輪法蘭式通風蝶閥 采用標準
設計標準：GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸： GB/T9115.1-2000
結構長度：GB/T 12221-1989
壓力試驗：GB/T 13927-1992; JB/T 9092-1999
D341蝸輪法蘭式通風蝶閥 主要技術參數
公稱通徑 | DN | 50～2000 | ||
公稱壓力 | PN | 0.05 | 0.25 | 0.6 |
試驗壓力 | 強度實驗 | 0.075 | 0.375 | 0.9 |
密封實驗 | ≤1.5％泄漏量 | |||
適用介質 | ，煤氣、含塵氣體、煙道氣等 | |||
驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動 | |||
D341蝸輪法蘭式通風蝶閥 主要零件的材質
零件名稱 | 材料 |
閥體 | 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
蝶板 | 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
密封圈 | 與閥體相同 |
閥桿 | 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
填料 | 氟塑料、柔性石墨 |
蝶閥密封材料選用和適用溫度
材料品種 | 碳鋼 | 低溫碳鋼 | 合金鋼 | 奧氏體不銹鋼 | 鉻鉬鋼 | |
代號 | WCB | LCB | WCB或WC9 | C5或C12 | 鉻Cr-18型、304、316 | 12CrMoV |
耐最高溫度 | 425℃ | 345℃ | 595℃ | 650℃ | 600℃ | 560℃ |
耐最低溫度 | -29℃ | -46℃ | -29℃ | -29℃ | 196℃ | -40℃ |
適用工作溫度 | ≤425℃ | ≤345℃ | ≤595℃ | ≤650℃ | ≤600℃ | ≤560℃ |
D341W-(0.5、2.5、6)C.P.R.V系列手柄、蝸桿蝸輪傳動法蘭式通風蝶閥
D341蝸輪法蘭式通風蝶閥 D41W-(0.5、2.5、6)C.P.R.V系列連接尺寸
公稱通徑 | 結構長度 | 外形尺寸（參考值 | 連接尺寸（標準值） | 參考重量 | |||||||||||
0.05MPa和0.25MPa | 0.6MPa | ||||||||||||||
毫米 | 英寸 | L | H | H0 | A | B | D | D1 | D2 | n-d | D | D1 | D2 | n-d | |
50 | 2 | 108 | 70 | 215 | 270 | 65 | 140 | 110 | 88 | 4-14 | 140 | 110 | 88 | 4-14 | 9 |
65 | 21/2 | 112 | 80 | 235 | 270 | 65 | 160 | 130 | 108 | 4-14 | 160 | 130 | 108 | 4-14 | 12 |
80 | 3 | 114 | 95 | 263 | 270 | 65 | 190 | 150 | 124 | 4-18 | 190 | 150 | 124 | 4-18 | 15 |
100 | 4 | 127 | 105 | 283 | 270 | 65 | 210 | 170 | 144 | 4-18 | 210 | 170 | 144 | 4-18 | 17 |
125 | 5 | 140 | 120 | 313 | 310 | 65 | 240 | 200 | 174 | 8-18 | 240 | 200 | 174 | 8-18 | 23 |
150 | 6 | 140 | 132 | 338 | 310 | 65 | 265 | 225 | 199 | 8-18 | 265 | 225 | 199 | 8-18 | 25 |
