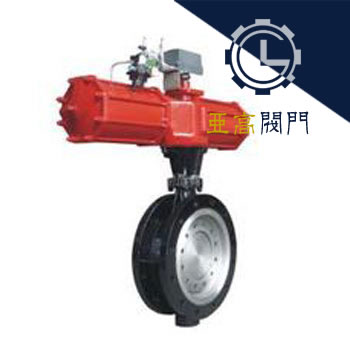

氣動金屬密封蝶閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，可實現對壓力、流量、溫度、液位等參數的調節。氣動金屬密封蝶閥配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成，結構簡單、體積小、重量輕，所以氣動金屬密封蝶閥被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
氣動金屬密封蝶閥產品特點
（1）氣動金屬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
（2）密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
（3）蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
（4）大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
（5）氣動三偏心蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
（6）氣動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
氣動金屬密封蝶閥主要設計標準
設計標準 GB/T12238-1989
法蘭連接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度 GB/T12221-1989
壓力試驗 GB/T13927-2000；JB/T9092-1999
氣動金屬密封蝶閥執行器技術參數
公稱通徑DN(mm) DN50～1000mm 執行器型號 GT、AT、AW系列單雙作用氣動執行器
公稱壓力(MPa) PN1.0、1.6、2.5MPa 供氣壓力 0.4～0.7MPa
閥體形式 直通鑄造閥體 氣源接口 G1/4″、G1/8″、G3/8″、G1/2″
連接形式 法蘭式、對夾式 環境溫度 -30～+70℃
閥芯形式 蝶板式 作用形式 單作用執行機構、雙作用執行機構
密封填料 柔性石墨、聚四氟乙烯 可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等流量特性 近似等百分比、直線性 采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
