鍛鋼閘閥
鍛鋼閘閥
鍛鋼閘閥
日期:2016-7-5 10:07:36 人氣:549
產品簡介

鍛鋼閘閥適用于 Class150~2500 、工作溫度 -29~425℃(碳鋼)或 -29~500℃(不銹鋼)的小口徑管路上,用于截斷或接通管路中的介質,選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

產品介紹


【產品用途】

鍛鋼閘閥適用于 Class150~2500 、工作溫度 -29~425℃(碳鋼)或 -29~500℃(不銹鋼)的小口徑管路上,用于截斷或接通管路中的介質,選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。



【執行標準】

設計規范:JB/T 7746、API602

結構長度:JB/T 7746、工廠規范

承插口/螺紋:JB/T1751/GB7306、ANSI B16.11/B2.1

試驗與檢驗:JB/T 9092、API598

壓力-溫度:GB/T 9131、ANSI B16.34

產品標識:GB/T 12220、MSS SP25

供貨規范:JB/T 7928



【性能規范】

試驗項目

強度試驗

密封試驗

氣密封試驗

適用溫度(℃)

適用介質

1.6

2.4

1.73

0.6

≤425

水、蒸汽、油品

2.5

3.8

2.75

4.0

6.0

4.4

6.4

9.6

7.04

10.0

15.0

11.0

16.0

24.0

17.6

800Lb

21.0

15.4

≤200

腐蝕性介質



【主要零部件材料】

零件名稱

零部件材料

閥體、閥蓋

25

閘板、閥瓣

2Cr13

閥桿

2Cr13

密封圈

1Cr13+HF

填料

柔性石墨

墊片

18-8/柔性石墨

螺栓

35/35CrMo

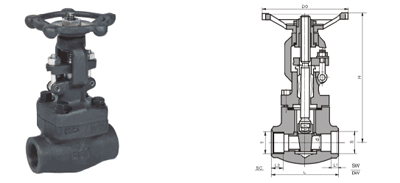

主要外形和連接尺寸

公稱通徑 主要外形尺寸和連接尺寸
L d S L1 T L2 H D0
Z41H-16C   Z41H-25   Z41H-40   Z11H-16C   Z11H-25   Z11H-40   Z61H-16C   Z61H-25   Z61H-40
15 90 13 22.5 10 1/2 15 151 118
20 100 18 28.5 11 3/4 17 182 130
25 120 23 34.5 12 1 19 197 150
32 120 28 43 14 1? 21 201 166
40 135 36 49 15 1? 21 227 180
50 155 45 61 16 2 25 253 180
Z41H-64   Z11H-64   Z61H-64
15 90 13 22.5 10 1/2 15 151 118
20 100 18 28.5 11 3/4 17 182 130
25 120 23 34.5 12 1 19 197 150
32 130 28 43 14 1? 21 212 180
40 150 36 49 15 1? 21 231 180
50 155 45 61 16 2 25 253 180
Z41H-100   Z11H-100   Z61H-100
15 90 13 22.5 10 1/2 15 151 118
20 100 18 28.5 11 3/4 17 182 130
25 120 23 34.5 12 1 19 197 150
32 130 28 43 14 1? 21 212 180
40 150 36 49 15 1? 21 231 180
50 155 45 61 16 2 25 253 180
Z41H-160 Z11H-160 Z61H-160
15 90 13 22.5 10 1/2 15 151 118
20 160 18 28.5 11 3/4 17 182 130
25 120 23 34.5 12 1 19 197 150
32 130 28 43 14 1? 21 212 180
40 150 36 49 15 1? 21 231 180
50 155 45 61 16 2 25 253 180
