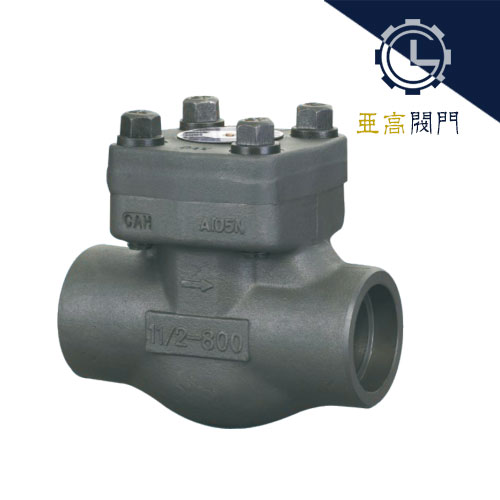

鍛鋼止回閥
鍛鋼止回閥
承插焊止回閥
日期：2016-6-28 15:27:18　人氣：569
產品簡介
產品介紹


承插焊鍛鋼止回閥主要性能規范

鍛鋼止回閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接


型號

壓力級

試驗壓力（MPa）

工作溫度（℃）

適用介質



殼體

密封（水）

密封（氣）





H61H-800Lb、H61Y-800Lb

800Lb

21.0

14.0

0.6

≤450

水、蒸汽、油品

H61H-800Lb、H61Y-800Lb1

≤550

水、蒸汽、油品





H61H-800LbP、H61Y-800LbP

≤200

弱腐蝕性介質





H61H-800LbR、H61Y-800LbR

≤200

腐蝕性介質





承插焊鍛鋼止回閥主要零件材料

零件名稱

閥體

閥蓋

閥瓣

螺栓


材料

C

25Mn

25Mn

3Cr13

35Mo

I

15CrMo

15CrMo

3Cr13

35Mo


P

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

35Mo


R

0Cr17Ni12Mo2Ti

0Cr17Ni12Mo2Ti

0Cr17Ni12Mo2Ti

1Cr17Ni2


承插焊鍛鋼止回閥主要外形尺寸及重量

公 稱 通 徑 DN

尺 寸 （mm）

重 量

（㎏）






mm

in

L

l

D

D1

H


15

1/2

80

10

34

21.8

47.5

1.25

20

3/4

90

13

40

27.1

52.5

1.6

25

1

100

13

50

33.8

62.5

2.4

32

1 1/4

120

13

58

42.6

78

3.75

40

1 1/4

140

13

66

48.7

92

5.5

50

2
